راهنمای جامع نگهداری و ایمنی سیستم تهویه آشپزخانه صنعتی

بسیاری از مدیران و صاحبان کسب‌وکار، متأسفانه زمانی متوجه ناکارآمدی و طراحی نادرست سیستم تهویه آشپزخانه خود می‌شوند که هزینه‌های سنگینی به آن‌ها تحمیل شده است. تصور کنید هنگامی که تنها برای تعمیر یک نقص جزئی در هود به تعمیرکار مراجعه می‌کنید، متوجه شوید که کل سیستم تهویه از ابتدا به صورت نادرست طراحی و اجرا شده است.

این سناریو بسیار شایع است؛ اغلب مدیران مستقل اقدام به نصب هود می‌کنند، آن را صرفاً بر اساس حداقل ضوابط قانونی تمیز می‌نمایند و تا زمانی که دستگاه دچار نقص فنی نشود، توجهی به وضعیت عملکردی آن ندارند.



پس از مطالعه این مقاله، شما قادر خواهید بود:



۱. دو نوع اصلی هودهای صنعتی را توصیف و مقایسه کنید.

۲. مزایای استفاده از کانال‌های تهویه با مقطع گرد (دایره‌ای) را توضیح دهید.

۳. درباره دوره‌های زمانی استاندارد برای نگهداری قطعات سیستم تهویه بحث و تصمیم‌گیری کنید.





ساختار و اجرای سیستم تهویه (شناخت قطعات)



شناخت دقیق اصطلاحات و قطعات تجهیزات برای ارتباط مؤثر و تخصصی با مشاوران، پیمانکاران و تکنسین‌های تعمیرات الزامی است. در ادامه به بررسی سه بخش اصلی سیستم تهویه آشپزخانه صنعتی می‌پردازیم:



۱. هود (Hood)

هود آشپزخانه وظیفه جمع‌آوری و تخلیه چربی‌ها، بخارات و سایر ترکیبات فرار ناشی از پخت‌وپز توسط دستگاه‌هایی نظیر گریل، سرخ‌کن، فر و اجاق‌گاز را بر عهده دارد. امروزه هودهای مدرن به سنسورها و کنترلرهایی مجهز هستند که امکان تنظیم قدرت مکش را متناسب با تعداد تجهیزات فعال فراهم کرده و در نتیجه موجب مصرف بهینه انرژی می‌شوند. هود به شبکه کانال‌کشی متصل است تا بخارات را به خارج از محیط آشپزخانه هدایت کند.



دو نوع اصلی هودهای صنعتی عبارت‌اند از:



•             هود نوع ۱ (Type 1): این تجهیزات که به “هودهای چربی‌گیر” نیز معروف هستند، بالای دستگاه‌های تولیدکننده چربی و روغن (مانند سرخ‌کن و گریل) نصب می‌شوند. این هودها جهت جلوگیری از بروز آتش‌سوزی ناشی از تراکم چربی، نیازمند نظافت منظم بوده و مشمول استانداردهای سخت‌گیرانه NFPA 96 (استاندارد انجمن ملی حفاظت از آتش آمریکا – National Fire Protection Association) می‌باشند.



•             هود نوع ۲ (Type 2): این تجهیزات با نام “هودهای کندانس یا بخارگیر” شناخته می‌شوند و بالای دستگاه‌های فاقد چربی (مانند ماشین‌های ظرف‌شویی صنعتی یا دیگ‌های پخت بخار) قرار می‌گیرند. هودهای نوع ۲ مشمول استانداردهای NFPA 96 نیستند. تشخیص دقیق نوع هود مورد نیاز برای مجموعه، جهت رعایت دستورالعمل‌های قانونی مربوطه الزامی است.



ارزیابی شاخص ظرفیت مکش (CFM):

نهادهای قانونی و شهرداری‌ها استانداردهای مشخصی را برای ابعاد و ظرفیت عملکردی هودها بر اساس دبی جریان هوا با واحد CFM (فوت مکعب در دقیقه) تعیین می‌کنند. در گذشته، نرخ بالاتر CFM ترجیح داده می‌شد؛ اما امروزه به لطف طراحی‌های پیشرفته و افزایش بازدهی هودها، نرخ CFM کاهش یافته است. هودهای مدرن و پربازده، بدون خروج بی‌رویه هوای مطبوع آشپزخانه، تهویه‌ای کاملاً مطلوب ایجاد می‌کنند.





۲. شبکه کانال‌کشی (Ductwork)



کانال‌ها، هوای مکیده‌شده توسط هود را به محیط خارج از ساختمان منتقل می‌کنند.

[توضیح تکمیلی: هودهای بدون کانال یا بازگرداننده نیز وجود دارند که هوا را پس از فیلتر کردن دوباره به محیط بازمی‌گردانند. اما کارشناسان استفاده از این مدل‌ها را برای آشپزخانه‌های صنعتی و پرکاربرد توصیه نمی‌کنند؛ زیرا توانایی خروج گرمای محیط را نداشته و نیازمند نگهداری مداوم هستند.]



بهینه‌سازی شبکه کانال‌کشی:

مجرای کانال‌کشی رایج در اکثر رستوران‌ها از نوع چهارگوش (مربعی) است. با این حال، استفاده از کانال‌های گرد (دایره‌ای) به عنوان راهکاری جدیدتر توصیه می‌شود. مقطع گرد باعث کاهش اصطکاک داخلی جریان هوا شده و بازدهی سیستم را به طور چشمگیری افزایش می‌دهد. این کانال‌ها معمولاً جهت اطمینان از عدم وجود هرگونه نشتی، تست لیزری شده و دارای گارانتی‌های بلندمدت (مانند ۱۰ ساله) هستند. انتخاب کانال‌های گرد در پروژه‌های جدید یا هنگام بازسازی، صرفه‌جویی اقتصادی قابل توجهی به همراه دارد.





۳. فن‌ها و هواکش‌ها (Fans)



فن‌ها جریان هوای هدایت‌شده به هود را از طریق شبکه کانال‌کشی به خارج هدایت می‌کنند. علاوه بر این، سیستم تهویه به فن هوای جبرانی (Make-Up Air یا MUA) نیاز دارد.

[توضیح هوای جبرانی (MUA): هنگامی که هود حجم زیادی از هوای آشپزخانه را خارج می‌کند، فشار منفی در محیط ایجاد می‌شود. سیستم MUA با وارد کردن هوای تازه از محیط بیرون، نرخ هوای خروجی و ورودی را متعادل می‌سازد.]



فن‌ها نیازمند سرویس و نگهداری دوره‌ای و منظم هستند. در صورت غفلت از برنامه‌های نگهداری پیشگیرانه، قطعاتی مانند تسمه‌ها و بلبرینگ‌ها دچار استهلاک زودرس و خرابی خواهند شد.



الزامات طراحی و تصمیم‌گیری اصولی

صاحبان مجموعه‌ها می‌توانند با بهره‌گیری از مشاوره متخصصان و پیمانکاران ذی‌صلاح، سیستم تهویه آشپزخانه خود را از ابتدا بر مبنای مدیریت مصرف انرژی و کاهش هزینه‌ها طراحی کنند.

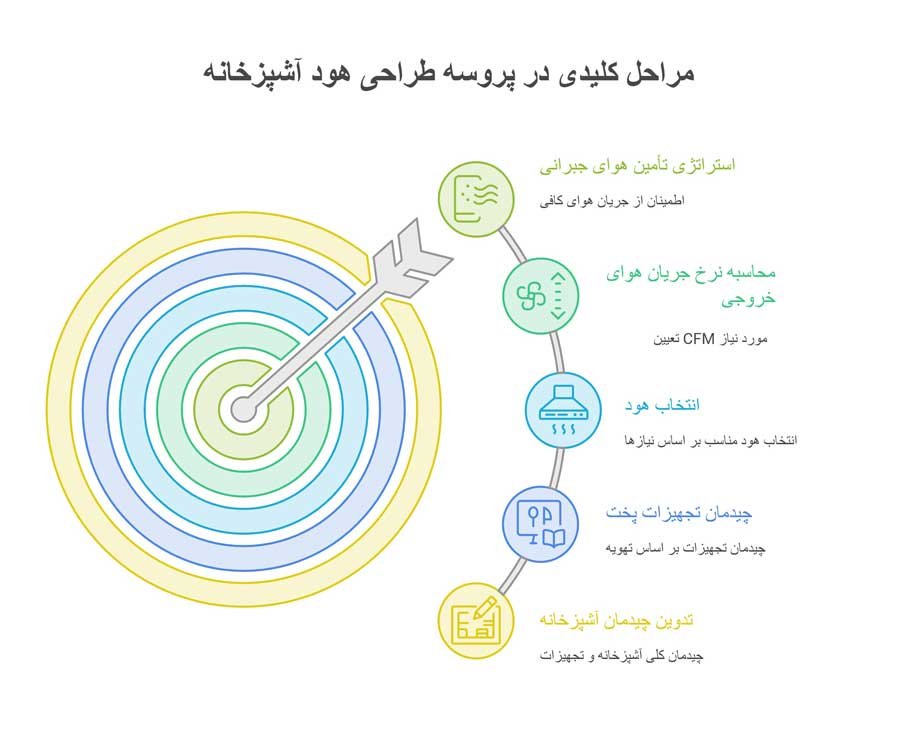

مراحل کلیدی در پروسه طراحی سیستم تهویه آشپزخانه صنعتی:



۱. تدوین چیدمان دقیق آشپزخانه و دسته‌بندی تجهیزات بر اساس بار کاری (سنگین، متوسط یا سبک).

۲. تعیین چیدمان بهینه تجهیزات پخت بر اساس اصول فنی تهویه.

۳. انتخاب نوع، ابعاد، سبک و ویژگی‌های عملیاتی هود.

۴. محاسبه دقیق نرخ جریان هوای خروجی (CFM) بر اساس بار تجهیزات و جانمایی هود (دیواری یا مرکزی).

۵. تدوین استراتژی تأمین هوای جبرانی (MUA) و جانمایی دریچه‌های توزیع هوا.









نقش جانمایی تجهیزات در بازدهی تهویه:



دستگاه‌هایی نظیر گریل در مقایسه با تابه‌های معمولی، میزان بسیار بیشتری از دود و چربی را تولید می‌کنند. جانمایی دستگاه گریل در مرکز هود در مقایسه با قرارگیری آن در بخش‌های انتهایی و کناری، راندمان مهار و جذب بخارا را تا ۳۰ درصد افزایش می‌دهد.

هنگام تامین تجهیزات، اخذ گواهینامه‌های معتبر بین‌المللی نظیر NFPA و UL (مؤسسه استاندارد ایمنی تجهیزات – Underwriters Laboratories) و همچنین رتبه‌بندی Energy Star نشان‌دهنده کیفیت بالا و مصرف بهینه انرژی در سیستم خواهد بود.





هوشمندسازی تهویه (سیستم DCKV)

هودهای مدرن به سیستم‌های تهویه مبتنی بر تقاضا (DCKV) مجهز هستند.

[توضیح کارکرد DCKV]: سیستم‌های سنتی تهویه، بدون توجه به میزان پخت‌وپز، همواره با ۱۰۰ درصد توان کار می‌کنند. اما سیستم DCKV با استفاده از سنسورهای حرارت و دود، توان کارکرد فن را متناسب با حجم پخت‌وپز تنظیم می‌کند. در زمان‌های کم‌ترافیک، فن با سرعت پایین‌تر حرکت کرده و در ساعات اوج کاری، توان سیستم افزایش می‌یابد. این تکنولوژی به طور متوسط مصرف انرژی هود را تا ۵۰ درصد کاهش می‌دهد.





دستورالعمل نگهداری و سرویس دوره‌ای سیستم تهویه آشپزخانه صنعتی



جهت تضمین طول عمر مفید سیستم تهویه، اجرای الزامات زیر ضروری است:



۱. شستشوی مکانیزه با بخار (Steam Cleaning): طبق ضوابط، هود و کانال‌ها باید هر ۶ ماه یک‌بار توسط تجهیزات بخارشوی صنعتی پاک‌سازی شوند. حرارت بخار، رسوبات چربی را بسیار مؤثرتر از مواد شیمیایی برطرف می‌کند.



۲. نظافت فیلترها: فیلترهای استیل هود باید به صورت منظم (هر چند روز یک‌بار) جداسازی شده و در ماشین ظرف‌شویی صنعتی شسته شوند.



۳. بازرسی فنی فن‌های سانتریفیوژ: تکنسین‌های متخصص HVAC باید به صورت دوره‌ای فن‌های مستقر در سقف را بازرسی کنند. کشش تسمه‌ها، وضعیت بلبرینگ‌ها و گریس‌کاری آن‌ها باید ارزیابی شود. خرابی بلبرینگ‌ها در صورت عدم گریس‌کاری می‌تواند منجر به آسیب جدی به شفت و تعویض کامل مجموعه فن گردد.



۴. تست و بازرسی آتش‌نشانی: برای هودهای نوع ۱، تست سیستم‌های اطفا حریق خودکار باید حداقل دو بار در سال توسط کارشناسان ذی‌صلاح انجام گیرد تا از قطع به موقع جریان گاز و برق هنگام بروز حادثه اطمینان حاصل شود.











۳ راهکار زودبازده جهت کاهش هزینه‌های عملیاتی



چنانچه امکان تغییرات زیربنایی وجود ندارد، اقدامات زیر موجب بهینه‌سازی سریع عملکرد سیستم خواهد شد:



۱. کاهش فاصله تجهیزات با دیوار: تجهیزات پخت را تا حد امکان به دیوار پشتی نزدیک کنید. این اقدام باعث پوشش‌دهی بهتر دهانه هود و مهار کارآمدتر بخارات می‌شود.

۲. نصب دیواره‌های جانبی (Side Panels): افزودن صفحات استیل در دو طرف هود، اثر جریان‌های هوای عرضی و اغتشاشات محیطی را کاهش داده و هدایت دود به سمت بالا را بهبود می‌بخشد.

۳. اصلاح جهت دریچه‌های هوای جبرانی: از وزش مستقیم هوای تازه به سمت دهانه هود جلوگیری کنید. تغییر جهت دریچه‌ها یا استفاده از دریچه‌های مشبک (Perforated) موجب حفظ تعادل فشار و کاهش مصرف انرژی می‌گردد.
